 info PASANTÍAS EN LA FADU

¿Quiénes lo componen y a quiénes forman?





El equipo del CEP está compuesto por un grupo de arquitectos, diseñadores industriales, gráficos, de indumentaria y ecólogos que trabajan desde 1986  en investigación y transferencia de tecnologías y en la formación  de alumnos  provenientes de todas las carreras de esta facultad y de otras universidades del mundo



¿Cómo se forma e incentiva a los pasantes ?

A través de:

Pasantías con crédito académico equivalentes a electivas trabajando interdisciplinariamente juntos con estudiantes de otras carreras y alumnos de grado de Introducción a los Tipos Constructivos como colaboradores.
Pasantías y becas de Formación en investigación para el currículum y experiencia para carrera de investigador.
Participación en Congresos y seminarios nacionales e internaciones junto con nuestro equipo de investigadores.
Inserción en el mundo real a través de contactos con recicladores para la obtención de materiales a ser reciclados.



¿Cuál es el propósito del CEP?

Su objetivo es investigar sobre la mejora del medio ambiente y la calidad de vida de los habitantes, minimizando la contaminación mediante el reciclado de los Residuos Sólidos Urbanos (RSU) y Residuos de Construcción y Demolición (RCD) y su transformación en elementos para la construcción y equipamiento, colaborando así en la creación de un hábitat más saludable.

ECOLABORATORIO EN EMAJEA, LOMAS DE ZAMORA


¿En qué se basan sus emprendimientos?

Sustentabilidad Ecológica: Reutilización, Reciclado.

Sustentabilidad Social: Aplicación de las tecnologías especialmente en Cooperativas y asociaciones civiles-ONGS para la generación de empleos genuinos.



Sustentabilidad Económica: Bajar tiempos de producción, tornar los micro emprendimientos rentables para no solo lograr abastecimiento para autoconstrucción sino para la generación de empleos verdes.




PROYECTO DE INVESTIGACIÓN

PIA TRP-08



MEZCLAS CON BAJA PROPORCIÓN DE CEMENTO U OTROS LIGANTES APLICABLES A MATERIALES Y TÉCNICAS CONSTRUCTIVAS UTILIZANDO PAPEL RECICLADO Y FIBRAS NATURALES EN SU COMPOSICIÓN



Directora del Proyecto:

arq. Susana Caruso

arqas1@yahoo.com.ar


Participación como miembro del equipo de investigación con el tema del Proyecto SI TRP 08 en el Proyecto Ubacyt 2014-2017, con dirección de la arq. Marta Yajnes, Código 20020130200132BA: Desarrollo de materiales sustentables con la incorporación de cascotes, EPS, materiales naturales y papel provenientes de RSU y RCD en hormigones con la misión de generar productos aptos para uso en emprendimientos sociales y generación de empleos verdes.


Pertenencia Institucional: CEP ATAE FADU UBA
Director arq. Carlos Levinton

Unidad de Investigación: Tecnología en Relación Proyectual



PASANTÍAS CON CRÉDITOS ACADÉMICOS

INSCRIPCIONES A

PASANTÍAS CON CRÉDITOS ACADÉMICOS
2018
DESDE EL LUNES 19 DE MARZO AL 6 DE ABRIL DE 2018
Horario: de 11 hs. a 13 hs. y de 14 a 18 hs.
Los Alumnos deben ponerse en contacto previo con los Directores de Proyecto, para averiguar días y horarios de trabajo, luego completar el FORMULARIO de Inscripción y presentarlo por duplicado en
PLANTA BAJA, DEPARTAMENTO DE ALUMNOS, SECTOR PASANTÍAS

REQUISITOS PARA LA INSCRIPCIÓN:

- PRIMER AÑO DE LA CARRERA COMPLETO Y APROBADO.
- PONERSE EN CONTACTO CON EL DIRECTOR DE PROYECTO ELEGIDO PARA ARREGLAR DIAS Y HORARIOS. arqas1@yahoo.com.ar

- COMPLETAR FORMULARIO DE INSCRIPCIÓN QUE SE BAJA DE LA PAGINA DE LA FADU/INVESTIGACIÓN/PASANTÍAS ACADÉMICAS. Y ENTREGARLOS EN PLANTA BAJA, DEPARTAMENTO DE ALUMNO SECTOR PASANTÍAS. http://www.fadu.uba.ar/application/calendar/view/82


RECUERDEN QUE LAS PASANTÍAS CON CRÉDITOS ACADÉMICOS TIENEN UN SISTEMA MANUAL DE ACREDITACIÓN, POR ESO TARDAN UN POCO MÁS QUE UNA MATERIA NORMAL EN ACREDITARSE.

PASANTÍAS

A quiénes se dirigen las pasantías ?

 Pasantes de las carreras de:

  • Arquitectura:
para diseñar elementos y procesos constructivos y fabricar materiales.
  • Diseño Industrial:
para el diseño y construcción de máquinas y herramientas y la optimización de sus proceso de fabricación.

  • Arquitectura y Diseño Industrial indistintamente:
para el diseño y fabricación de objetos de equipamiento que puedan servir para generación de empleos verdes.

  • Diseño Textil:
para elaborar piezas textiles originales con fibras naturales autóctonas que formarán parte de materiales de papel cemento.

  • Diseño Gráfico:
para diseñar manuales describiendo los procesos y aplicar diseños estampados en placas de papel cemento

  • Diseño de Imagen y Sonido:
para elaborar videos con el propósito de difundir la investigación.





CARACTERÍSTICAS DE LA PASANTÍA


La duración de cada pasantía es de 60 horas y sirven como antecedente para acceder al sistema de becas de la Universidad e iniciar la carrera de docente-investigador.

Son Pasantías con créditos académicos equivalentes a las materias optativas cuatrimestrales.

Esta Pasantía en particular tiene una fase práctica y otra teórica donde se elabora un trabajo de investigación basado en fuentes académicas y de divulgación. Ambas fases son valoradas por igual a los efectos de la evaluación final de resultados.






RESUMEN DEL PROYECTO

El hormigón es el material de construcción más empleado en el mundo. Su gran popularidad se debe a sus excelentes características, como gran durabilidad, resistencia, etc. No obstante, su uso también acarrea grandes costos medioambientales, entre otros, la enorme cantidad de energía consumida para la  fabricación del cemento y el CO2 liberado durante el proceso.
Esta investigación pretende desarrollar distintas fórmulas utilizando papel reciclado y fibras naturales mezcladas con una pequeña proporción de ligantes como cemento, cal o arcilla que sean apropiadas para fabricar Materiales Constructivos durables, económicos, de bajo peso y con buena aislación térmica, reduciendo significativamente el impacto ambiental que produce la fabricación tradicional de bloques, ladrillos y revestimientos. Se toma en consideración que las fibras naturales son renovables, siendo más económicas y fáciles de obtener que las fibras sintéticas y también que el papel es un residuo abundante en zonas urbanas.
Se apunta asimismo a desarrollar moldes y sistemas económicos y sencillos utilizando mayormente materiales reciclados.


ALGUNOS ANTECEDENTES INTERNACIONALES


  • A finales de los años 60s, se llevó a cabo en otros países una evaluación sistemática de las propiedades de ingeniería de las fibras naturales y de los compuestos formados por estas fibras con el cemento.Los resultados de las investigaciones indican que las fibras pueden ser usadas con éxito para fabricar materiales de construcción.

  • En Estados Unidos, en el Departamento de Ingeniería Civil y Ambiental de la Arizona State University, J. Santamaria, B. Fuller y A. Fafitis, realizaron diversas pruebas sobre papel-cemento y evaluaron varias construcciones realizadas en ese país a lo largo de los últimos años. Los resultados de este estudio indican que es un material seguro y práctico para la construcción residencial de hasta dos pisos, si bien ponen de manifiesto que el principal problema del material es LA FALTA DE INVESTIGACIÓN SISTEMATIZADA  ACERCA DEL MISMO.


  • En 2004,  investigadores de la CABS (Centro de Estudios para la Construcción Alternativa de la Universidad de Arizona) comenzaron a visitar a quienes poseían casas/estructuras de papel cemento y a examinar su construcción.  En Arizona la investigación los llevó a Cornville, Elgin y Flagstaff; en Nuevo México a Silver City, Columbus, Bloomfield y Navajo Dam; en Texas a Marathon y Mason; y en Colorado a Alamosa y Crestone. Estos destinos representaban una variedad de climas y geografías. Encontraron que muchas de las estructuras de papel cemento se hallaban de pie desde hacía años, algunas muy atractivas, y muchas exhibían una cantidad de cualidades positivas a parte de sus beneficios ecológicos y de bajo costo.

  • Desde el año 2006 una pequeña empresa con sede en Inglaterra, Econovate Ltd, se encuentra desarrollando una fórmula de papercrete y un proceso de producción de bloques para ser aceptada por el British Standard y una certificación verde para Europa. Esta nueva mezcla está pensada para soportar el húmedo clima inglés.

  • Lubbock (Texas) se encuentra entre las primeras ciudades en permitir la construcción de viviendas con bloques de papel cemento fabricados por Greenstar. Esta es una empresa fundada por Zach Rabon, un graduado en Conservación de Recursos Naturales de la Texas Tech University. Allí fabrican bloques de construcción compuestos por 10 % de material orgánico, 25 % de cemento y 65 % de papel reciclado.


AVANCES DE LA INVESTIGACIÓN EN EL CEP ATAE UBA FADU

Se comenzó el trabajo de investigación durante el primer cuatrimestre de 2013, con pasantes de primer año cursando Introducción a los Tipos Constructivos cátedra Colavita quienes comenzaron su formación en investigación aplicada dentro de este Proyecto y con pasantes de Investigación con crédito académico de años avanzados de las carreras de Arquitectura y Diseño Industrial.




Durante el transcurso de la misma se fueron confeccionando varios ladrillos de tamaño standard para poder comparar sus propiedades con las de un ladrillo común.

Se fabricaron bloques de distintas características, placas de revestimiento, placas para aislación acústica, bovedillas y algunas placas para cielorraso destinadas al ecolaboratorio geodésico que el CEP está terminando de construir en la Escuela Municipal de Arboricultura, Jardinería y Ecología Aplicada de Lomas de Zamora (EMAJEA).

Se realizaron pruebas preliminares de absorción de Agua y Estabilidad Dimensional, Transmisión del Calor y Resistencia al Fuego.


Se realizaron pruebas de clavado, atornillado, taladrado y serruchado.


Se ensayaron las siguientes combinaciones:
  • papel-cemento
  • papel-cemento-hojas de fresno molidas
  • papel-cemento-poliestireno
  • papel-cal-poliestireno reciclado de embalajes, conservadoras y bandejitas de alimentos.

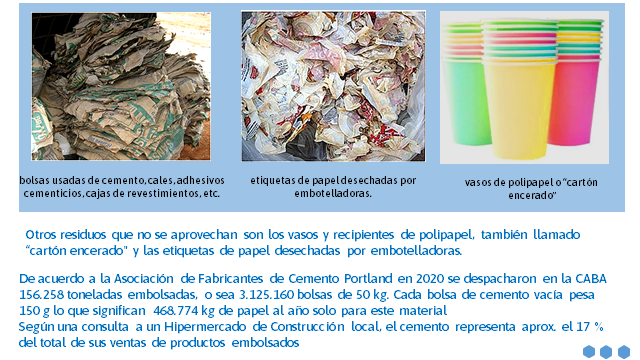

Los papeles utilizados hasta ahora en esta investigación son papel de diario reciclado, papel de oficina reciclado y papel de bolsas de cemento y cal recuperadas de obras de construcción.

Se realizaron también algunas muestras con polipapel, cartón revestido en polietileno que se usa en vasos descartables y envases y no se recicla habitualmente.





Particularmente interesante resultó una probeta realizada con cal, papel de diario, poliestireno reciclado y un aditivo. Se espera con este material lograr placas aislantes térmicas que pueden ser también usadas como paneles de cielorraso. Es fácilmente clavable y permite un corte limpio con sierra o serrucho.

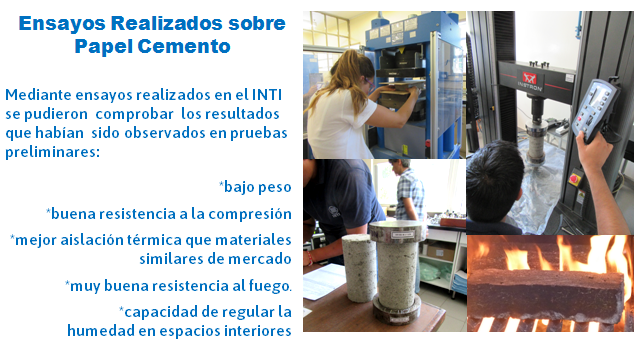

Ensayos de fuego realizados en el INTI










Placas de papel cemento para revestimiento de paredes

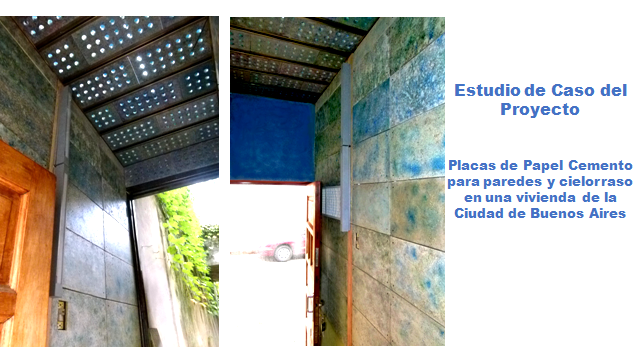

Cielorraso y  pared revestidos con placas de papel cemento en una vivienda situada en CABA

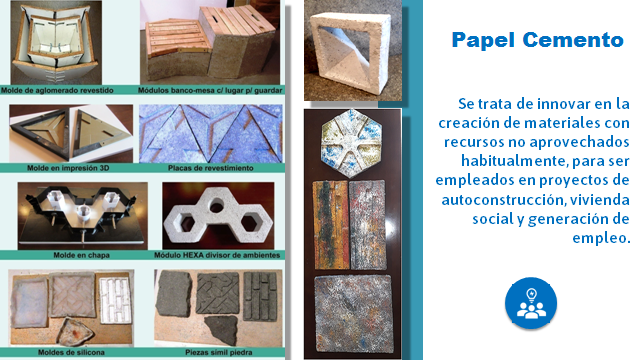

ALGUNOS MATERIALES Y OBJETOS FABRICADOS

LADRILLO DE PAPEL CEMENTO


LADRILLO DE CEMENTO Y HOJAS SECAS

BLOQUE CON PAPEL-CEMENTO-POLIESTIRENO RECICLADO



DISTINTOS MODELOS DE BOVEDILLAS




BOVEDILLA CON TERMINACIÓN JUNCO

PLACAS DE CONTROL ACÚSTICO
PLACA DE CIELORRASO



PLACAS DE CIELORRASO


PLACA DE REVESTIMIENTO



PLACAS DE REVESTIMIENTO ESTAMPADAS CON STENCIL


PLACA DE REVESTIMIENTO


PLACA DE REVESTIMIENTO



PLACA DE REVESTIMIENTO
PLACA DE REVESTIMIENTO


LADRILLOS COLOR PÓRFIDO


PIEZAS DE REVESTIMIENTO

PLACA PERFORADA



LÁMPARA DE PAPEL-CEMENTO




LÁMPARA DE PAPEL-CEMENTO




LÁMPARA DE PAPEL-CEMENTO




MACETAS
MESA CON PATAS DE TUBO DE CARTÓN



MESA CALDER


MESA CON TAPA DE PLACA PERFORADA


TANQUE DE AGUA AISLANTE TÉRMICO FABRICADO CON  CONSERVADORA DE EPS RECICLADA


PROYECCIONES DE LA INVESTIGACIÓN DURANTE EL AÑO 2018


Durante el corriente año se proyecta avanzar con los ensayos de Permeabilidad al Vapor de Agua, habiéndose ya llevado a cabo con resultados satisfactorios los ensayos de fuego, resistencia a la compresión y conductividad térmica.

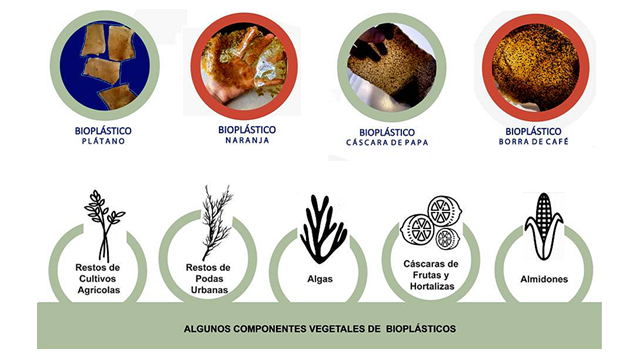

También profundizar la investigación relativa a la incorporación de fibras naturales en las mezclas.

Está previsto además continuar con la formación de pasantes, los cuales además de investigar en la fabricación de nuevos materiales y los objetos que deriven de su empleo, participarán en los ensayos preliminares y en la preparación de las muestras para los ensayos en el INTI.

Un objetivo importante es diseñar y perfeccionar maquinarias eficientes para el procesamiento del material y módulos de estiba de los bloques, ladrillos y bovedillas para su secado y acopio.

Al principio de esta Investigación se realizaron diseños y prototipos elementales algunos de los cuales se utilizan hasta el presente para procesar el papel.






En el primer cuatrimestre de 2014, la arq. Caruso presentó el diseño realizado con la colaboración de pasantes de Diseño Industrial a la convocatoria Universidad, Diseño y Desarrollo Productivo, ganando el subsidio para la fabricación del prototipo en 2015 de un Molino Múltiple, apto para procesar distintos tipos de papeles y cartones, poliestireno recuperado y fibras naturales.

El prototipo se encuentra ya terminado y fue aceptado e inscripto en el INPI por la UBA como Modelo de Utilidad, Exp. Nº: 20150103676

Durante 2018 profundizaremos la relación con cooperativas de General Rodríguez y con la Sociedad de Fomento Las Acacias de Brandsen, Pcia. de Buenos Aires, quienes están interesados en la aplicación de los resultados de la investigación para fabricación de materiales con generación de empleo y para construcción sustentable.


Para avanzar en la Investigación necesitamos:

  • El diseño de un sistema de secado utilizando el calor residual de otros procesos, para ahorro de energía en la fabricación.
  • Moldes especiales y sistemas de desmolde eficaz para los materiales constructivos y objetos que se diseñan.
  • Diseño de máquinas y herramientas especiales adecuadas para la actividad.


DIFUSIÓN

  • Se realizan una vez al año en la FADU Seminarios SI gratuitos para la difusión del Proyecto

PRESENTACIÓN EN CONGRESOS Y JORNADAS

El Proyecto se presenta habitualmente en las Jornadas de Investigación anuales de la FADU y en Congresos nacionales e internacionales, siendo los más recientes:


·         Caruso, Susana; Yajnes, Marta; colaboración Berardino, Mariana Carla. (2015). Rehabilitación de una vivienda familiar en ciudad de Buenos Aires utilizando materiales fabricados con residuos reciclados autores. XXIX Jornadas de Investigación SI+ TER FADU UBA, 24 y 25 de Setiembre de 2015.

·         Levinton, Carlos; Amielli, Liliana; Breyter, Florencia; Caruso, Susana; Rossi, Silvia; Sutelman, Silvana; Tartaglia, Ricardo; Tosi, Lucia; Yajnes, Marta. Colaboradores Aldinucci M Eugenia, Meilan Jesica, Mercuri Darío, Pieroni Cecilia, Rangel Ángela, Putruele M Belén y Verduguez Micaela. (2015). Deconstruyendo espacios de vulnerabilidad para construir territorios ambientales. XXIX Jornadas de Investigación SI+ TER FADU UBA. 24 y 25 de Setiembre de 2015.

·         Yajnes, Marta; Caruso, Susana; Sutelman, Silvana; Tosi, Lucia, Vence, Gustavo; Villa Verónica; Putruele, María Belén. (2015). Investigación y desarrollo de productos de construcción experimentales con mezclas de hormigones incorporando materiales reciclados de RCD aplicados a emprendimientos con desarrollo local. XXIX Jornadas de Investigación SI+ TER FADU UBA. 24 y 25 de Setiembre de 2015.

·         Pumares, Cecilia; Yajnes, Marta; Caruso, Susana. (2015). Estación saludable bici molinos en territorio FADU. XXIX Jornadas de Investigación SI+ TER FADU UBA. 24 y 25 de Setiembre de 2015.

·         Bárbara Berson, Gabriela Casabianca, Susana Caruso, Ana M. Compagnoni, Claudio Delbene, Magdalena Eggers, Ismael Eyras, Alejandra Kozak, Daniel Kozak, María José Leveratto, Susana Mühlmann, Francisco Ortiz, Andrés Schwarz, Ariel Sueiro, Marta Yajnes, et al. (2015). Presentación del colectivo “AS6030”: Arquitectos que trabajan en sustentabilidad ambiental. Arquisur XIX Congreso Ciudades Vulnerables, Proyecto o Incertidumbre. La Plata, Buenos Aires, 16 al 18 de setiembre de 2015. http://congresos.unlp.edu.ar/index.php/CA/CA2015/paper/view/2809

·         Liliana Amielli, Florencia Breyter, Susana Caruso, Carlos Levinton, Silvia Rossi, Silvana Sutelman, Ricardo Tartaglia, Lucía Tosi, Marta Yajnes. Colaboradores: Angela Rangel, Cecilia Pieroni. (2015). Territorios con proyección de resiliencia. Arquisur XIX Congreso Ciudades Vulnerables, Proyecto o Incertidumbre. La Plata, Buenos Aires, 16 al 18 de setiembre de 2015. http://congresos.unlp.edu.ar/index.php/CA/CA2015/paper/view/3001.

II Congreso Internacional y IV Nacional de Construcción Sostenible ySoluciones Eco-Eficientes, Sevilla, España., 25 - 26 y 27 de mayo de 2015, se presentó la ponencia REHABILITACIÓN DE UNA VIVIENDA FAMILIAR EN BUENOS AIRES, ARGENTINA , UTILIZANDO MATERIALES FABRICADOS CON  RESIDUOS RECICLADOS





El día 26 de mayo de 2015 se realizó la exposición oral del paper presentado




El día 29 de mayo, con la Coordinación de la arq. Pilar Mercader Moyano, las arquitectas Yajnes, Caruso y Sutelman, y la pasante estudiante avanzada de arquitectura Maria Belén Putruele, dictaron un Workshop en el laboratorio de la Escuela Superior de Ingeniería dependiente de la Universidad de Sevilla, sobre materiales con EPS, cascotes y papeles de obra, todos ellos reciclados. Participaron del mismo investigadores, pasantes y doctorandos de la Escuela Técnica Superior de Arquitectura de la Universidad de Sevilla.




En referencia a la sección Papel Cemento de dicho Workshop, se brindó una introducción y ampliación de los conceptos vertidos durante la exposición oral, realizándose a continuación con los asistentes las tareas de armado de moldes con EPS reciclado, procesamiento de papel, mezcla, moldeo de un ladrillo y moldeo de probetas que permanecen en el laboratorio de la Universidad de Sevilla para su ensayo posterior.



5° CongresoInternacional Solar Cities “ENERGIA EN LAS CIUDADES: INNOVACION FRENTE ALCAMBIO CLIMATICO “ . Centro Metropolitano de Diseño, Buenos Aires, Argentina, 17y 18 de noviembre de 2014. con la ponencia MEZCLAS CON BAJA PROPORCIÓN DE CEMENTO U OTROS LIGANTES APLICABLES A MATERIALES Y TÉCNICAS CONSTRUCTIVAS UTILIZANDO PAPEL RECICLADO Y FIBRAS NATURALES EN SU COMPOSICIÓN -


Leer más ...



CONCLUSIONES

  •  Los hormigones de papel y otras fibras naturales están siendo estudiados en todo el mundo como materiales que permiten disminuir la huella ambiental del cemento y a la vez incorporan recursos locales a un costo muy bajo.
  •
  •  Fue notorio el bajo gasto realizado en cemento durante esta investigación, comparativamente con otros materiales investigados en el CEP.
  •
  •  Poseen un grado de aislación térmica que muy posiblemente reemplace o minimice la necesidad de una aislación adicional, funcionando como dos materiales en uno y ahorrando el costo ambiental que lamentablemente aún no se toma en cuenta, de la cocción del ladrillo común y el uso de suelo fértil como materia prima.
  •
  •  Las mezclas ensayadas hasta el momento presentan posibilidades para varios usos, con potencial de generar empleo para micro emprendedores y cooperativas de trabajo, mediante el futuro desarrollo de una línea de objetos de uso cotidiano.
  •
  •  La liviandad de todas las fórmulas ensayadas y la resistencia de algunas de ellas (confirmada con ensayos en el INTI), resultan un impulso para el desarrollo de la investigación y abren la posibilidad de su incorporación parcial para alivianar las mezclas de otros hormigones con reciclados que se están desarrollando en el CEP, por ejemplo hormigones con cascotes.
